管路的設計方案要點
2023-02-14 08:50:08

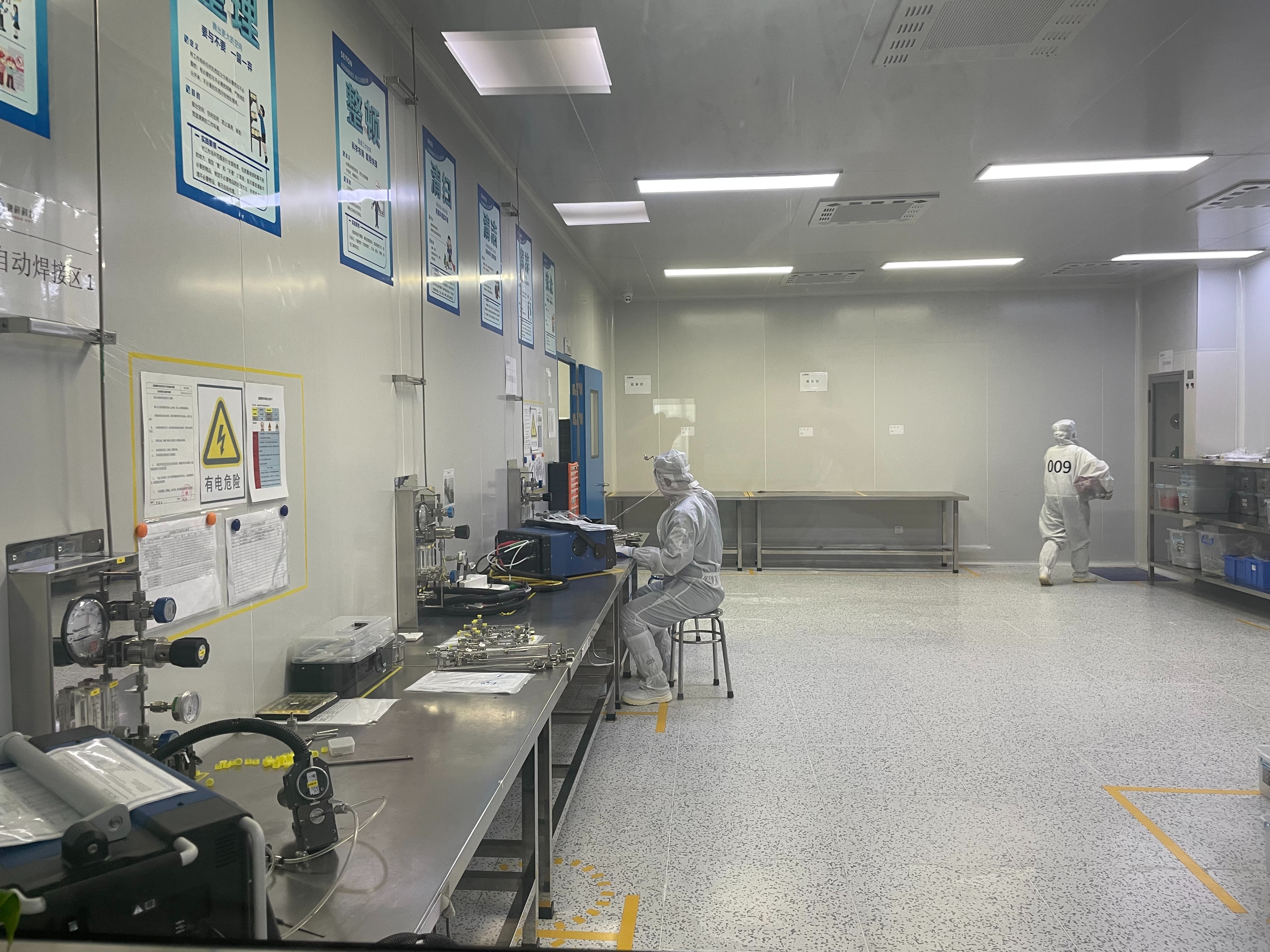

試驗室氣管設備的安裝工程是指試驗室分析儀與氣閥的連接、氣管與氣管的連接以及連接頭與各種閥的連接:從罐之間到試驗室氣管的氣管、試驗室氣管箱的設計方案的安裝、氣體報警系統的設計方案的安裝。供氣是當代試驗室不可或缺的構成部分，氣體管路為色譜儀、原子吸收、微庫侖定硫、量熱儀、少量硫剖析等儀器設備出示可以信賴的氣體，確保分析數據的性和增加儀器設備的使用期?？梢哉f供氣在當代試驗室中的影響力是至關重要的。
1.管路設計方案、整體規劃關鍵點
(1)以便便捷拆換氣罐，從所述氣罐連接頭到調節閥門中間應設立耐髙壓的金屬波紋管。
(2)在全部系統軟件中，以便避免淬火狀況的產生,應改裝防爆型止逆閥。
(3)氣體進入應用點前，以便有利于操縱氣體電源開關，應設立應用點閘閥。
(4)為了保持氣體的純度和管道系統軟件的嚴密性，所有管道均采用316L不銹鋼板管，內表面層采用AP解決。
(5)以便有利于檢修及拆換各種閥門，管道與各種閥門的聯接應采用髙壓雙卡套接頭聯接。
(6)管道固定卡(管夾)應采用耐熱的金屬復合材料，規定牢固，輕便，經久耐用。
(7)充分考慮牢固、防腐蝕使用方便、美觀大方等層面的緣故,調壓閥操作面板采用不銹鋼板材。
(8)為保證氣體輸出的工作壓力平穩和氣體的純凈度采用2次緩解壓力系統軟件(即采用一次緩解壓力系統軟件和二次緩解壓力系統軟件,二次緩解壓力機器設備內置)。
2.工程施工關鍵點表明
(1)全部不銹鋼板管道兩邊用塑料瓶蓋密封性，外界有塑料套密封性,在進到施工工地后，安裝前，即可將塑料套拆開，并去除塑料瓶蓋。
(2)配管鋪設時要注意垂直，彎管部采用專用型彎管，不得中途彎曲。切斷配管時，用專用型刀具實際操作，禁止用鋸切斷配管。管道斷開后,運用常用工具解決斷裂面,禁止用一般挫刀解決。
(3)在管道的路線規劃中，每過一米應設定一組管夾，如遇獨特房屋建筑構造,應酌情處理。
(4)管道穿過墻體和木地板時，應設置管套，管套與管道之間的縫隙應填充不燃性原料。
(5)全部螺栓連接處應采用橡膠密封墊密封性。
(6)在所有調節閥固定不動控制面板、所有出入口點和所有配管上粘貼符合氣體成分和濃度值的氣體集管。
(7)全部系統軟件構件安裝結束后,運用高純氮?dú)忾_展三遍之上的吹掃。以為了確保內部清理。
(8)清洗結束后，請使用高純度氮?dú)膺M(jìn)行檢查遺漏和硬化試驗，試驗壓力請?jiān)O(shè)為壓力的1.5倍。
(9)在全部建筑施工整個過程中，應留意工地施工安全，在十分高處工作中時(人字梯或鋼管腳手架工程施工時)，務必固定不動工作人員沒動的人字梯或鋼管腳手架。在土建工程并未竣工的施工工地工程施工時,務必佩戴安全頭盔,穿防護鞋。
3.系統軟件調節、檢測規定
(1)抗壓強度試驗:管中沖人高純氮?dú)馐构ぷ鲏毫Φ诌_(dá)0.8MPa,維持此工作壓力如10min內工作壓力不減為合格;
(2)氣密性檢測:管路中沖跑人的高純N2使工作壓力做到0.4CPa，將該工作壓力保持在30min之內不過關
(3)清潔檢測:管路中沖人純氮，關掉全部閘閥,開啟末端閥用一張白毛巾放到支管一分鐘如白毛巾上結晶狀和水份即是合格。
4.供氣工程驗收關鍵點
?、贅?gòu)件總數是不是合乎合同書中總數的承諾。
?、谌抗?jié)點是不是安全性固定不動。
?、酃艿篮侠聿季质遣皇怯行?、美觀大方。
?、軞怏w標頭是不是黏貼得恰當、美觀大方。
?、莨艿缆?lián)接是不是恰當。
⑥全部管路安裝結束后，對全部系統軟件做穩定性測試。參考《工業金屬管道工程施工及驗收規范》,管路系統軟件在固化二十四小時后，工作壓力無降低為合格。
