實驗室氣體工程中有哪些管道設備？
2021-08-09 15:35:00
實驗室氣體工程中有哪些管道設備?實驗室氣體管道工程分析儀器，氣體管路非標實驗設備，氣體管路連接及接頭的設計加工。從氣瓶房到實驗室氣體管路的氣體管線，實驗室內氣路箱的設計安裝，氣體報警裝置的設計安裝。

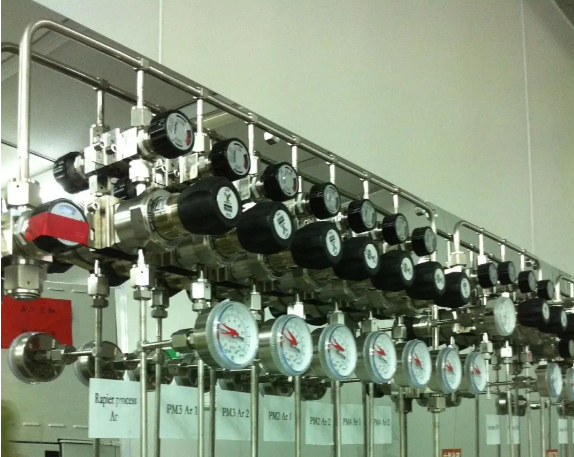

實驗室氣體工程即實驗室氣體管道系統，主體部分包括GC特氣柜、GR氣瓶架、GP自動切換、vmb氣體閥門分配箱、vmp氣體閥門分配盤面等，其它輔助配件有操作閥門、減壓設備、過濾器、壓力表或壓力傳感器、管件等部分。從儲氣裝置到使用生產設備的部分都屬于氣體管路系統。
實驗室氣體管道設備類型
1、設備：特氣柜(GC)、氣瓶架(GR)、閥門分配箱(VMB)、閥門分配板(VMP)、廢氣處理柜(Scrubber)、空壓機、真空泵等都屬于設備。根據實際選用的參數、品牌、規格要求不同而價格不同。
2、管材：各種管道、各種大小頭、轉接頭、彎通、三通等均屬于管材。
3、輔材：高純氬氣(Ar)、氮?dú)?N2)、氦氣(He)、支架、專用檢漏液等。
GC：氣瓶柜，一般特指特氣柜。有單瓶、雙瓶和三瓶柜體。單瓶和雙瓶一般只放工藝鋼瓶，三瓶特氣柜一般加裝一瓶高純氮?dú)庥脕?lái)吹掃、抽真空和保壓測漏。特氣柜里面有針對氣體性質和用戶需求定制的閥門盤面，控制特氣安全的輸出。
GR:氣瓶架，一般為開放式的不銹鋼氣瓶支架，用來放置如氮?dú)狻鍤獾榷栊詺怏w。也設置有閥門盤面，根據用戶需求可增加有吹掃、抽真空、壓力報警等附加功能。
VMB：氣體閥門分配箱。一般用于特殊氣體，封閉式，箱體內部集成閥門管件，用于特氣的再分配。
VMP：氣體閥門分配盤面，一般為SUS304鏡面或者拉絲盤面，上面裝有分配閥門管件，為終端單元，直接接入用戶設備完成氣體輸送。
以上內容就是實驗室氣體工程中的管道設備的相關介紹，想要了解更多可以關注普萊斯特，后期會不斷更新的!
